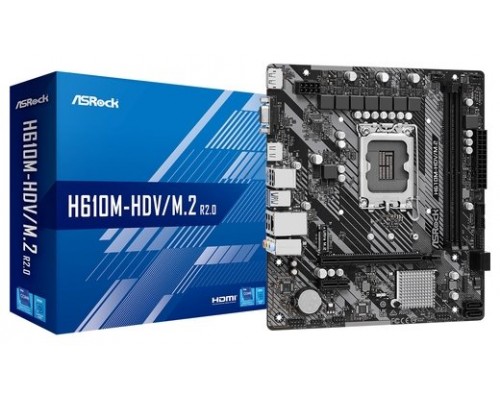

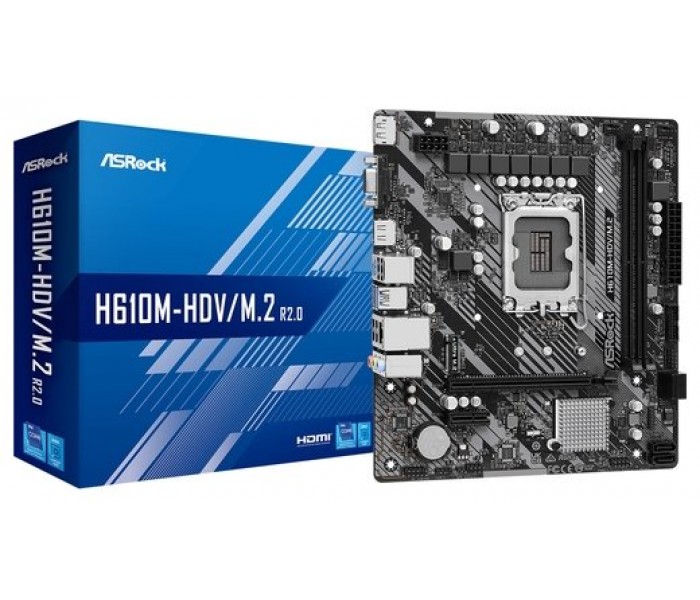

Placa Base Asrock H610M-HDV M2 R2 Socket 1700/ DDR4/ PCIe 4.0/ Micro ATX

H610M-HDV/M.2 R2.0

Soporta 14th, 13th & 12th Gen Intel Core Processors (LGA1700)
6+1+1 Phase Power Design
2 x DDR4 DIMMs
Soporta Dual Channel, up to 3200
1 PCIe 4.0 x16, 1 PCIe 3.0 x1
Opciones de salida gráficos: HDMI, DisplayPort, D-Sub
Realtek ALC897 Audio 7.1 canales HD Codec
4 SATA3
1 Ultra M.2 (PCIe Gen3x4)
4 USB 3.2 Gen1 (2 Rear, 2 Front)
6 USB 2.0 (4 Rear, 2 Front)
Realtek Gigabit LAN

Energía Digi

A diferencia de las placas base tradicionales que utilizan alimentación analógica, esta placa base utiliza diseño de siguiente generación digital PWM (Modulación por ancho de pulsos) que proporciona voltaje CPU Vcore más eficiente y sin problemas, de modo que la estabilidad y la vida útil de la placa base es mucho mayor.

Ultra M.2 32Gb/s (PCIe Gen3 x4)

La interfaz PCIe Gen3 x4 Ultra M.2 empuja la transferencia de datos a velocidades de hasta 32Gb/s.

3 Salidas Gráficas

¡Completa con los tres tipos de la mayoría de los conectores usados! Equipado con un D-Sub + DisplayPort + HDMI combo.

HDMI 4k @60Hz

Soporta HDMI 4K 60Hz, la especificación de salida de gráficos más reciente. Con mayor ancho de banda y una mayor velocidad de fotogramas, la imagen en la pantalla se vuelve más fluida y menos borrosa.

Protección Full Spike

Algunos componentes digitales sensibles de la placa base son vulnerables a subidas de tensión, la excesiva corriente puede hacer que el sistema funcione mal inmediatamente. ASRock Full Spike Protection incluye varias tecnologías para evitar que los componentes de su placa base se dañen por estos picos de tensión inesperados.

Especificaciones

Procesador y chipset

Socket: LGA1700

Procesadores compatibles: Intel Core de 12.ª, 13.ª y 14.ª generación

Fases de alimentación: 6+1+1

Tecnologías compatibles: Intel Hybrid Technology e Intel Turbo Boost Max 3.0

Chipset: Intel H610

Memoria

Tipo de memoria: DDR4

Ranuras de memoria: 2 x DIMM DDR4

Configuración de memoria: Doble canal

Velocidad máxima de memoria: Hasta DDR4-3200

Tipo de memoria compatible: DDR4 sin ECC y sin búfer

Compatibilidad adicional: Módulos ECC UDIMM funcionando en modo no ECC

Memoria máxima soportada: 64 GB

Perfil de memoria: Compatible con Intel Extreme Memory Profile XMP 2.0

Gráficos

Arquitectura gráfica compatible: Intel Xe de 12.ª generación

Salidas de vídeo: D-Sub, HDMI y DisplayPort 1.4

HDMI: HDMI 2.1 TMDS con resolución máxima de 4096 x 2160 a 60 Hz

DisplayPort: DisplayPort 1.4 con DSC, hasta 7680 x 4320 a 60 Hz o 5120 x 3200 a 120 Hz

D-Sub: Resolución máxima de 1920 x 1200 a 60 Hz

HDCP: Compatible con HDCP 2.3 mediante HDMI y DisplayPort

Compatibilidad de vídeo: Las salidas de vídeo requieren un procesador con gráfica integrada

Audio

Audio: HD de 7.1 canales

Códec de audio: Realtek ALC897

Protección de audio: Protección contra sobretensiones

Red

Ethernet: Gigabit Ethernet 10/100/1000 Mbps

Controlador de red: Realtek RTL8111H

Wake-on-LAN: Compatible

PXE: Compatible

Protección de red: Protección contra sobretensiones y descargas electrostáticas

Expansión

Ranura principal: 1 x PCIe 4.0 x16 compatible con modo x16

Ranura adicional: 1 x PCIe 3.0 x1

Compatibilidad de arranque: Compatible con SSD NVMe como unidades de arranque

Almacenamiento

Ranura M.2: 1 x Ultra M.2 Key M compatible con unidades 2242, 2260 y 2280 PCIe 3.0 x4 de hasta 32 Gbps

Conectores SATA: 4 x SATA 6 Gbps

Compatibilidad adicional: ASRock U.2 Kit

Conectores internos

TPM: 1 x cabecera SPI TPM

Intrusión de chasis y altavoz: 1 x cabecera

Ventilador de CPU: 1 x conector de 4 pines, hasta 1 A y 12 W

Ventilador o bomba de agua de chasis: 1 x conector de 4 pines con control Smart Fan, hasta 2 A y 24 W

Detección de ventilador: Compatible con ventiladores de 3 y 4 pines

Alimentación principal: 1 x conector ATX de 24 pines

Alimentación de CPU: 1 x conector de 12 V y 8 pines

Audio frontal: 1 x conector

USB 2.0 interno: 1 x cabecera compatible con 2 puertos USB 2.0

USB 3.2 Gen 1 interno: 1 x cabecera compatible con 2 puertos USB 3.2 Gen 1

Conectividad trasera

Puertos:

1 x PS/2 para teclado o ratón

1 x D-Sub

1 x HDMI

1 x DisplayPort 1.4

2 x USB 3.2 Gen 1 tipo A

4 x USB 2.0 tipo A

1 x Ethernet RJ-45

1 x entrada de línea

1 x salida de altavoz frontal

1 x entrada de micrófono

BIOS y software

BIOS: AMI UEFI de 128 Mb con interfaz gráfica multilingüe

Compatibilidad BIOS: ACPI 6.0 y SMBIOS 2.7

Ajustes de voltaje: CPU Core/Cache, CPU Core/Cache Load-Line, CPU GT, CPU GT Load-Line, DRAM, +0.82 V PCH, +1.05 V PCH, VCCIN AUX, +1.8 V PROC y +1.05 V PROC

Funciones UEFI: ASRock EZ Mode, ASRock Full HD UEFI, ASRock My Favorites y ASRock Instant Flash

Software: ASRock Motherboard Utility A-Tuning

Monitorización de hardware

Monitorización de ventiladores: CPU y ventilador o bomba de agua de chasis

Control automático de ventiladores: Ajuste de velocidad según la temperatura de la CPU

Control de velocidad: Compatible con múltiples niveles de velocidad

Detección de apertura del chasis: Sí

Monitorización de voltaje: CPU Vcore, DRAM, +0.82 V PCH, +1.05 V PCH, VCCIN AUX, VCCSA, +1.05 V PROC, +12 V, +5 V y +3.3 V

Protección y construcción

Bobinas de alimentación: Premium Power Choke

PCB: Negro zafiro con tejido de vidrio de alta densidad

Protección de puertos: ASRock Full Spike Protection para USB, audio y LAN

Condensadores: Sólidos

Sistema operativo

Sistemas operativos compatibles: Windows 10 de 64 bits y Windows 11 de 64 bits

Diseño y características físicas

Factor de forma: Micro ATX

Dimensiones: 22 x 19.3 cm

Contenido incluido

Contenido: 1 x protector de E/S, 2 x cables de datos SATA y 1 x tornillo para ranura M.2

- Fabricante de procesador: Intel
- Socket de procesador: LGA 1700
- Procesador compatible: Intel® Celeron® G, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold
- Sockets de procesador soportados: LGA 1700
- Velocidad del reloj de memoria máxima admitida: 3200 MHz
- tipos de memoria compatibles: DDR4-SDRAM
- Número de ranuras de memoria: 2
- Tipo de ranuras de memoria: DIMM
- Memoria interna máxima: 64 GB
- Canales de memoria: Doble canal
- No ECC: Si
- Memoria sin buffer: Si
- Ethernet: Si
- Tipo de interfaz ethernet: Gigabit Ethernet
- Controlador LAN: Realtek RTL8111H
- Wifi: No
- Conexión de redes: Si
- USB 2.0, conectores: 1
- Conectores USB 3.2 Gen 1 (3.1 Gen 1): 2
- Número de conectores SATA III: 4
- Conector de audio en panel frontal: Si
- Conector de potencia ATX (24 pines): Si
- Conector de ventilador CPU: Si
- Número de conectores a ventilador de chasis: 1
- Conector eléctrico de 12 V: Si
- Conector TPM: Si
- Conector de instrusión a chasis: Si
- Entrada de línea: Si
- USB 2.0: 4
- USB 3.2 Gen 1 (3.1 Gen 1): 2
- Puerto de ratón PS/2: 1
- Puertos Ethernet LAN (RJ-45): 1
- Puertos VGA (D-Sub): 1
- Puertos HDMI: 1
- Versión HDMI: 2.1
- DisplayPort: 1
- Versión de DisplayPort: 1.4
- Conector de auriculares: 1
- Conector USB: USB tipo A
- Entrada de Micrófono: Si
- Interfaces de disco de almacenamiento soportados: M.2
- Ranuras PCI Express x16 (Gen 4.x): 1
- Número de ranuras M.2 (M): 1
- PCI Express x1 (Gen 3.x) ranuras: 1
- Tipos de BIOS: UEFI AMI
- BIOS, tamaño de memoria: 128 MB/s
- Versión ACPI: 6.0
- Versión de BIOS de administración del sistema (SMBIOS): 2.7
- Máxima resolución: 7680 x 4320 Pixeles
- Graphics chipset: Intel
- Adaptador gráfico: Intel Iris Xe Graphics
- HDCP: Si
- Soporte de gráficos discretos: Si
- Color del producto: Negro, Gris, Plata
- Familia del chipset: Intel
- Chipset: Intel H610
- Factor de forma: Micro ATX
- Canales de salida de audio: 7.1 canales
- Chip de sonido: Realtek ALC897
- Componente para: PC
- Sistema operativo Windows soportado: Windows 10 x64, Windows 11 x64
- Monitoreo de la salud de PC: CPU, Ventilador, Tensión, Water cooling
- Ancho: 220 mm
- Profundidad: 193 mm
- Tornillos incluídos: Si
- Cables incluidos: SATA
- Controladores incluidos: Si
- Sustainability certificates: CE, ErP, EuP, Comisión Federal de Comunicaciones (FCC) de Estados Unidos
- Sustainability compliance: Si
